- 拓普銳網頁版電梯井道圖軟件詳解
拓普銳井道圖軟件Web網頁版詳解
《拓普銳井道圖軟件》Web網頁版是為了進一步提高企業、分公司、代理商、辦事處快速出圖的需要開發完成,軟件運用互聯網的優勢,將企業電梯圖形數據參數在網頁上選擇,數據會自動上傳到企業服務器繪圖,即時完成圖紙的下載。軟件使用ASP.NET開發語言,采用可視化操作界面,工程師只需在網頁上輸入企業自己的產品數據即可。軟件內置了大量的計算功能,能夠對輸入的數據進行合合理化檢查,最大程度的減少因人為因素造成的設計錯誤,詳解如下:
拓普銳井道圖軟件Web網頁版軟件詳解內容如下:
在電梯井道圖繪制的過程中,不同的廠家數據是不同的,我們現在就根據重慶邁高電梯廠的井道圖軟件數據為例,詳細講解《拓普銳井道圖軟件Web網頁版軟件》邁高項目的完成內容。

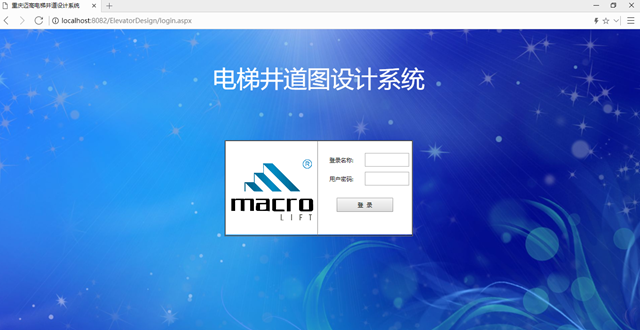

1. 《拓普銳井道圖軟件Web網頁版》軟件是基于Web網頁開發完成,運行于企業服務器上,用主流瀏覽器登錄即可。登錄界面如下圖。
2. 網頁版電梯井道圖設計系統采用權限登錄方式,權限分為管理員登錄、用戶登錄兩種。管理員權限主要用來維護系統數據、分配系統用戶人員權限。用戶登錄后,可以使用系統提供的各項功能,如圖紙數據上傳、文檔下載、文檔審批等。管理員登錄后界面如下圖:

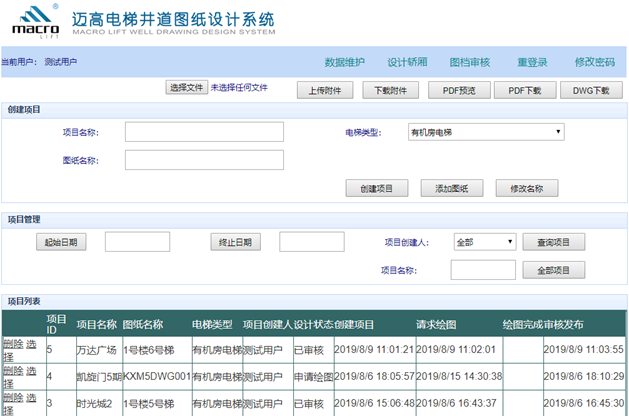

3. 用戶權限的工程師登錄后,網頁界面包括:數據維護、設計轎廂、圖檔審核、重登錄、修改密碼等內容,登錄后如下圖:

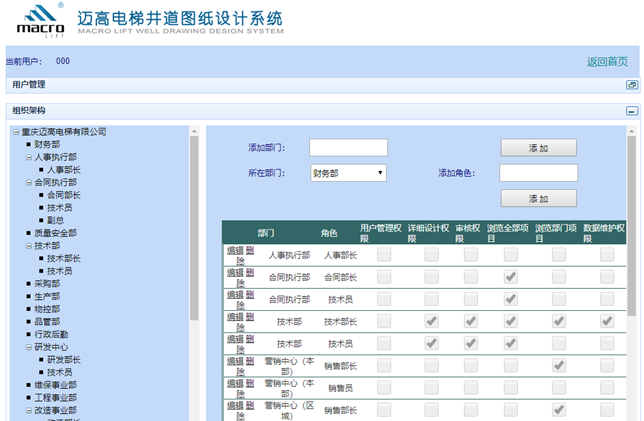

4. 組織架構:組織架構是企業人事管理結構,只有系統管理員權限才可修改,完成人員的添加、刪除、修改;完成人員權限的設定,人員權限包括設計權限、審核權限、瀏覽權限等,如下圖:

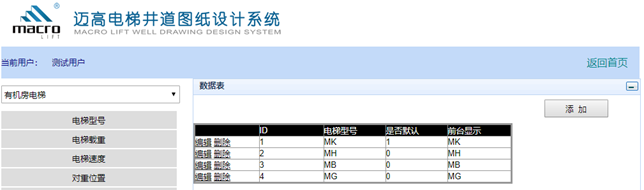

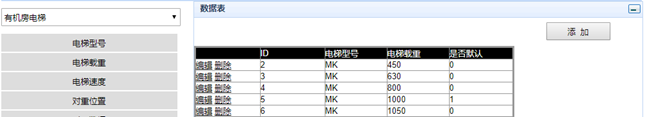

5. 數據維護:數據維護主要是用來更新電梯型號、電梯載重、電梯速度、對重位置、曳引機型號、轎門型號、層門門機、開門方式、開門速度、導軌、轎廂導軌、配重導軌、轎廂數據、頂層底坑、支反力、限速器、井道壁結構等參數值,有權限的用戶可以修改添加各個參數序列值,如下圖:

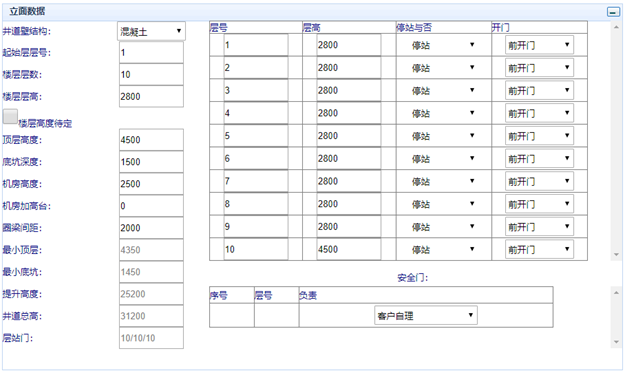

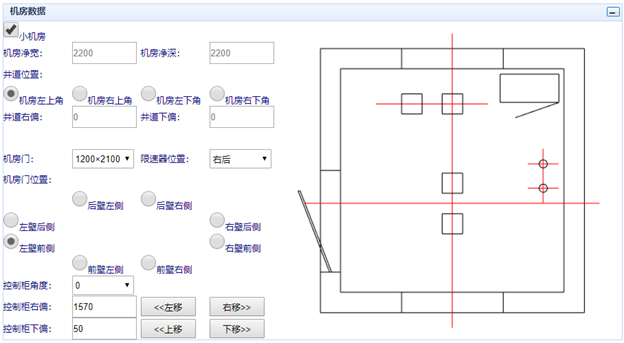

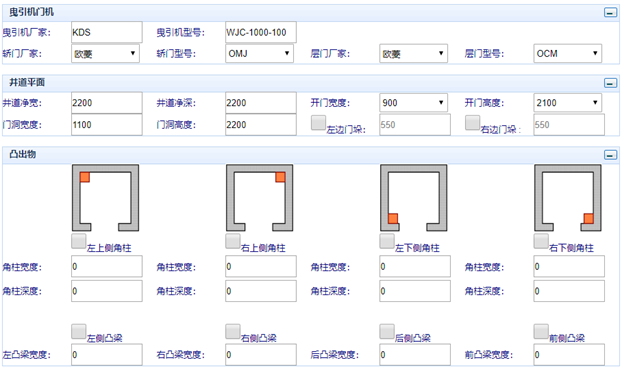

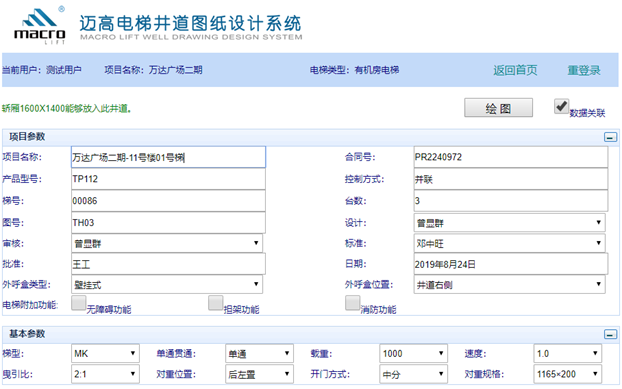

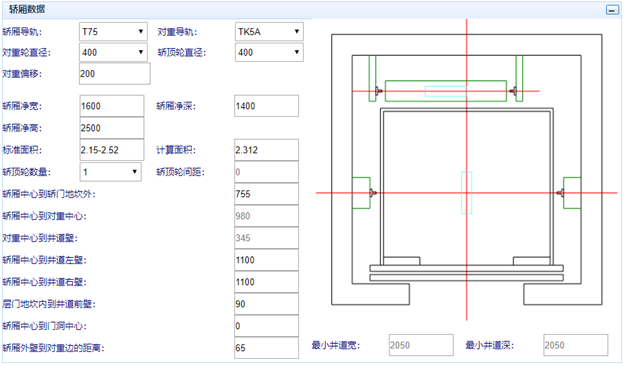

6. 設計轎廂:設計轎廂頁面,主要是用來輸入或選擇廠家電梯數據的,內容包括項目名稱、產品型號、圖號等項目數據;電梯類型、梯型、單通貫通、速度、對重、開門方式等基本參數;曳引機廠家、轎門廠家等數據;井道寬、井道深、門洞等數據;轎廂導軌、對重導軌、轎廂凈高、轎廂凈寬等轎廂數據;小機房、大機房、無機房、控制柜等數據;立面數據包括井道壁、樓層數、層高、底坑深度、最小底坑、層站門、井道總高等數據,如下圖:

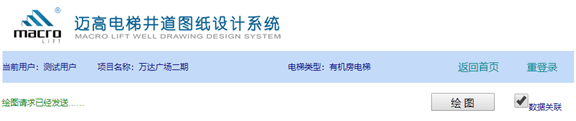

7、繪圖:轎廂數據選擇輸入完成之后,點擊頁面上面的繪圖按鈕,數據會自動上傳到服務器,服務器自動繪圖監控程序會啟動服務器上已經安裝好的AUTOCAD軟件,并在AUTOCAD中自動繪制與數據相匹配的圖紙,繪制好的圖紙會生產下載鏈接,點擊頁面下載即可,整個過程只需要幾分鐘即可完成。點擊繪圖按鈕如下圖:

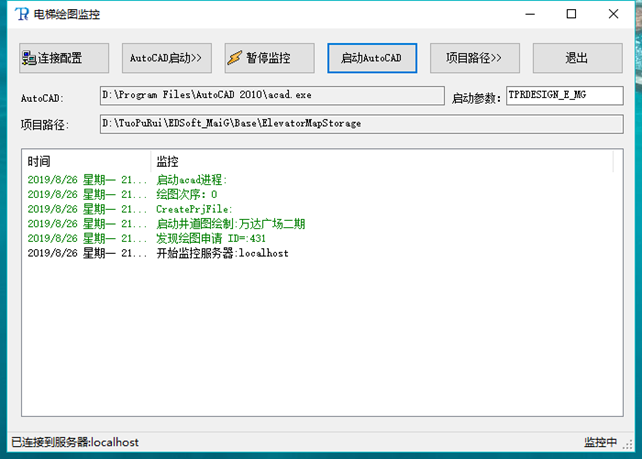

服務器監控程序界面如下:

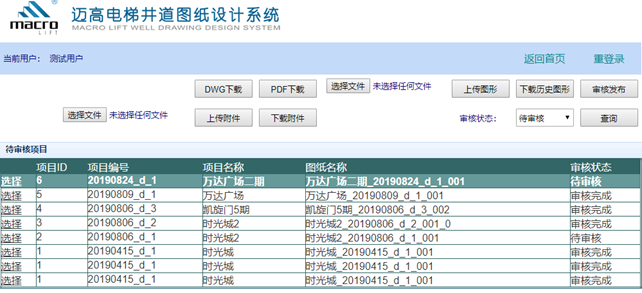

8、圖檔審核:有些企業對用戶上傳的數據生產的圖紙需要審核才可以下載,圖紙的審核需要有權限的用戶在線完成,選擇需要待審核的項目圖紙,之后點擊審核發布即可,有些企業的圖紙無需審核即可下載,審核前如下圖:

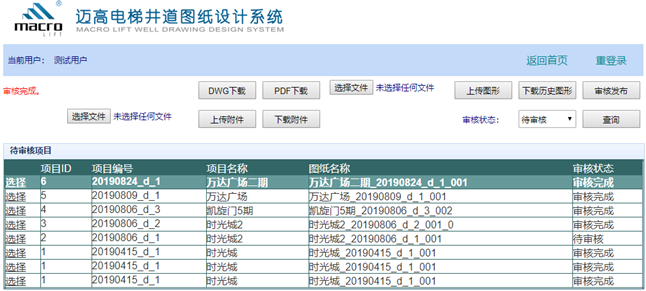

審核后如下圖:

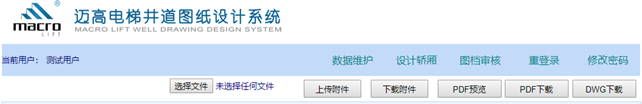

9、圖紙下載:上傳審核后的圖紙可以點擊頁面的DWG下載或PDF下載按鈕下載即可,如下圖:

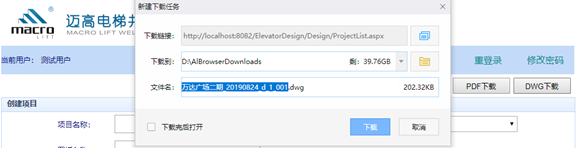

10、點擊DWG下載按鈕,會彈出圖紙保存目錄及文件名,輸入后點擊保存即可,如下圖:

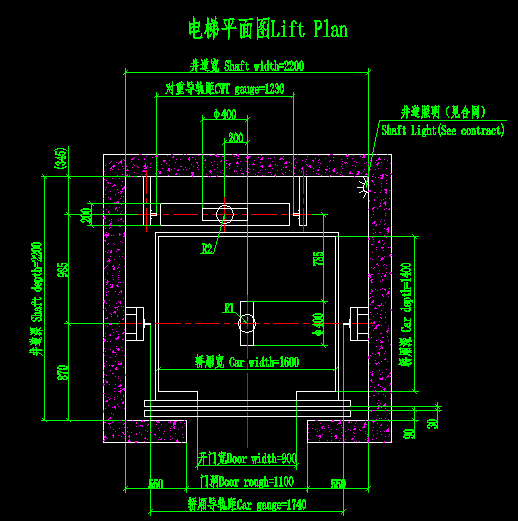

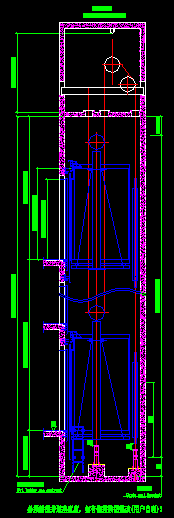

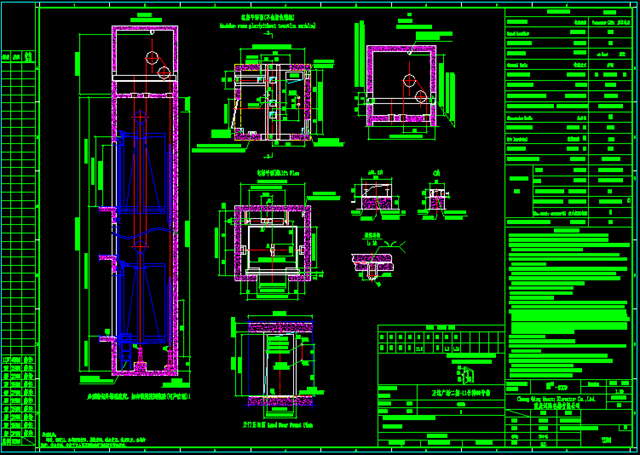

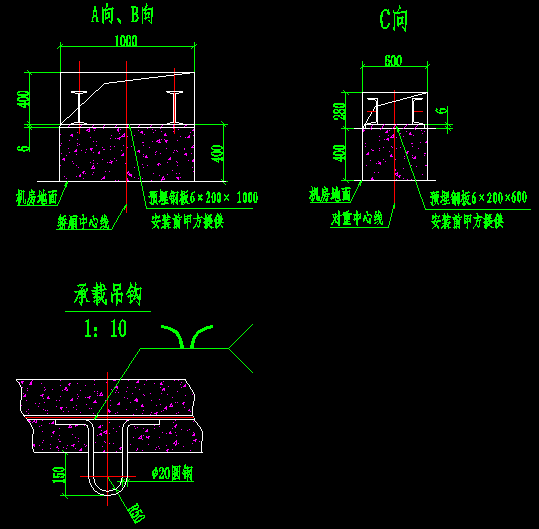

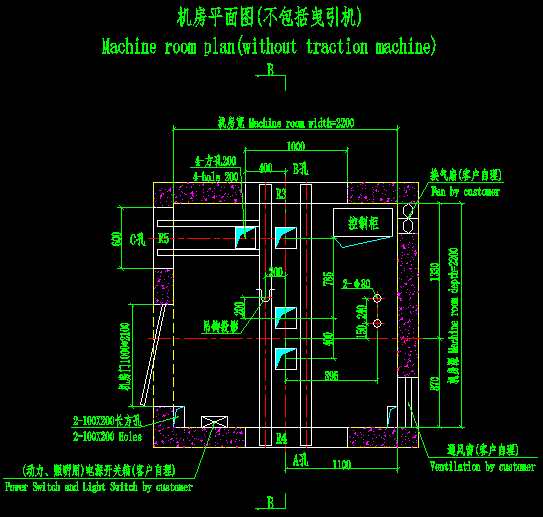

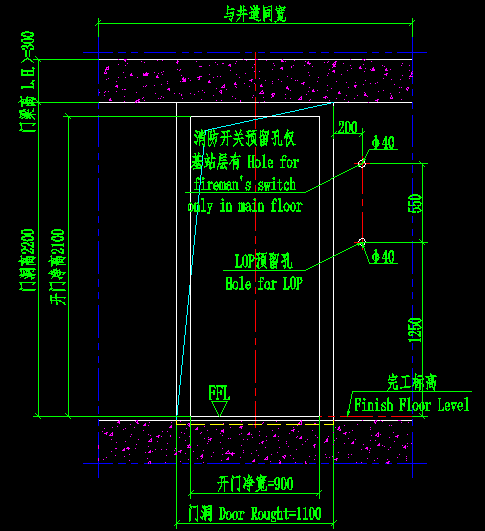

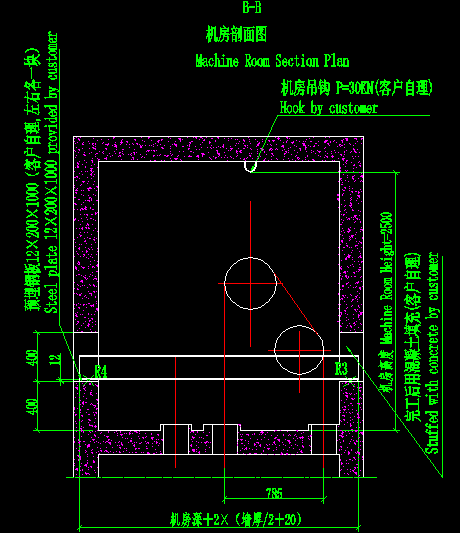

11、下載后的圖紙用AUTOCAD軟件即可打開,或用PDF閱讀器打開,打開的圖紙如下:

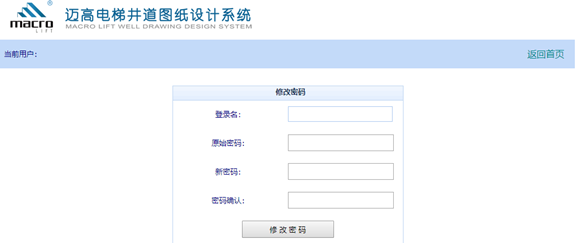

12、用戶名登錄名和密碼可以在線修改,以便登錄,如下圖:
13.軟件優勢:
促銷售:在電梯銷售過程中,很多是需要銷售人員現場繪制電梯土建圖CAD圖紙,拓普銳電梯井道圖CAD繪圖軟件解決了此問題,銷售人員只需要輸入井道尺寸、轎廂尺寸等幾個參數即可完成圖紙是輸出。
出圖快:軟件是根據企業的產品數據定制完成,數據可以重復利用,點擊繪圖后,只需要20秒左右即可完成圖紙的繪制。
使用廣:軟件不但公司技術人員繪圖設計使用,更適合公司里的銷售人員、管理人員使用,一遍提高工作效率。
0錯誤:軟件是為企業定制完成,數據是企業的專屬數據,輸出的圖紙、尺寸標注、圖框標題欄內容、圖紙排布等都是自動完成,避免了人工繪制是容易出錯的問題。
效率高:系統使用后大大提高出圖效率,過去需要人工加班加點24小時完成的工作,現在只需要幾十秒即可完成。
低成本:隨著企業的發展,智能化、自動化是未來的趨勢,電梯企業更是走到了技術革新的最前沿,軟件大大降低了對人的依賴,降低了管理成本。
規范化:通過軟件的應用,把過去企業積累的技術進行了規范華的定制,相當于把企業的常規梯形、量大的梯形進行了企業標準的固化,讓技術人員、市場人員、管理人員更容易的學習、理解、接受企業的的技術知識。
自動化:拓普銳電梯井道圖CAD軟件是釋放人力的系統,將井道數據、轎廂數據、導軌數據、門機數據等采用人性化的交互界面,使用者只需要在界面中修改各種參數即可,之后一鍵即可完成出圖。
易操作:拓普銳電梯井道圖CAD軟件根據客戶的不同需要,可以提供英文版、中文版的雙語定制,并可以根據實際的需要進行日文、俄語的轉換定制工作,促進企業完成國際市場的開拓。
保密性:軟件運行后,是企業獨有的固有資產,運行在企業的電腦上,只需專人管理授權即可。
開放性:軟件采用VC++、C#開發,更容易將數據向外輸出,與ERP、PLM、PDM、AI、AO、物聯網等系統無縫對接。
打基礎:電梯井道圖是企業的基礎數據,是智能制造的數據源頭,通過拓普銳電梯井道圖CAD軟件的實施,完成了企業產品數據的規范化,為智能制造、數據互聯提供了最基礎的數據整理。
專屬定制:拓普銳電梯井道圖采用量身定制的方式完成。每家都是獨立的系統,都是專屬的軟件,我們通過全程1對1的服務,為客戶完成軟件的定制。
14.其它模塊:
《拓普銳電梯設計系統軟件》除了拓普銳網頁版井道圖軟件,還包括很多其它梯種的軟件,用戶可以根據廠家實際的需要選擇定制。其它梯種的軟件內容包括:拓普銳單井道無機房客梯、拓普銳有機房貨梯、拓普銳無機房貨梯、拓普銳別墅梯井道圖軟件、拓普銳雜物梯井道圖軟件、拓普銳電梯生產圖軟件、拓普銳裝箱單系統、拓普銳生產清單系統、拓普銳采購清單系統、拓普銳電氣清單系統、拓普銳成本清單系統、拓普銳電梯報價系統、拓普銳電梯網上訂單系統、拓普銳電梯裝潢系統、拓普銳雙井道有機房客梯,拓普銳多井道有機房客梯、每個模塊既可以獨立運行,也可以互聯運行完成數據輸出。
15.總述:
《拓普銳電梯快速設計系統》軟件是本公司專為電梯企業開發的電梯井道設計、生產設計、表格輸出為一體的軟件系統。軟件采用可視化操作界面,工程師只需參依據電梯客戶的基本要求輸入相應數據,軟件就能迅速生成按真實尺寸繪制的完整、規范圖紙。軟件內置了大量的計算功能,能夠對輸入的數據進行合法化檢查,最大程度的減少因人為因素造成的設計錯誤。
《電梯井道CAD系統》軟件的數據結構完全開放,易于維護,具有良好的可擴展性,便于企業應對不斷變化的客戶需求。軟件采用了本公司獨創的“參數化圖形裝配”技術,通過對圖形的參數化,使得軟件能用一個智能圖形生成各種尺寸數值的圖形;通過對多個圖形的裝配,使得軟件能以易于擴展的參數化圖形庫應對復雜變化的電梯工程。通過對軟件的參數化圖形庫和裝配關系進行擴展,就能實現對軟件功能的擴展。
對企業而言,《電梯井道CAD系統》軟件將企業的電梯技術,設計規范集成到軟件之中,這既減少了員工培訓的成本,又降低了員工離職帶來的風險。對工程師而言,有了《電梯井道CAD系統》軟件,電梯設計工作不再是重復、枯燥的繪圖,工作變得輕松,簡單。
本軟件能夠讀入“銷售數據”和輸出“物料表”,可以和企業的ERP系統無縫集成。
經過多年的開發與完善,該軟件功能已非常專業、全面,已成功應用到多家電梯公司,得到用戶的好評,并有多家電梯企業正在接洽中??蛻羝毡檎J為,這套軟件智能高效,功能不亞于國外同類軟件,在企業推廣后,顯著降低了電梯井道設計工作的難度,大大提高了設計效率,從而使企業得以集中人力從事新品的研發和應對電梯客戶的特殊需求,提高了企業的競爭力,提升了企業的經濟效益。
《電梯井道CAD系統》軟件一定會您企業的電梯設計和信息化建設工作帶來巨大幫助,通過近10年的發展,已經解決了各種非標情況的設計。
