- 拓普銳電梯生產圖
拓普銳電梯生產圖軟件詳解
《拓普銳電梯生產圖軟件》是本公司專為電梯企業開發的電梯生產圖軟件系統。軟件是基于SOLIDWORKS開發,使用C#開發,采用可視化操作界面,工程師只需參依據電梯客戶的基本要求輸入相應數據,軟件就能迅速生成按真實尺寸繪制的完整、規范的生產圖紙。軟件內置了大量的計算功能,能夠?qū)斎氲臄?shù)據進行合法化檢查,最大程度的減少因人為因素造成的設計錯誤。
拓普銳電梯生產圖軟件詳解內容如下:
在電梯井道圖繪制的過程中,不同的廠家數據是不同的,我們現在就結合林肯電梯廠的生產圖軟件數據為例,詳細講解《拓普銳電梯生產圖軟件》林肯項目的完成內容。

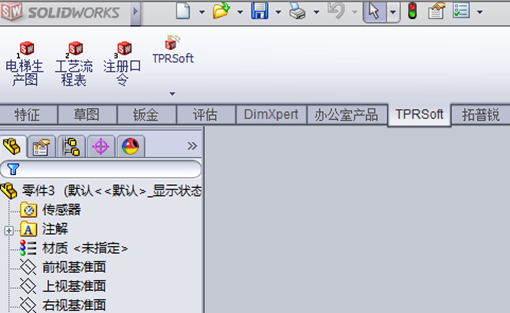

1. 《拓普銳電梯生產圖軟件》軟件是基于SolidWorks2012以上版本開發完成,點擊桌面圖標,啟動林肯電梯生產圖系統軟件后,系統自動加載到SolidWorks中生成功能圖標,如下圖。

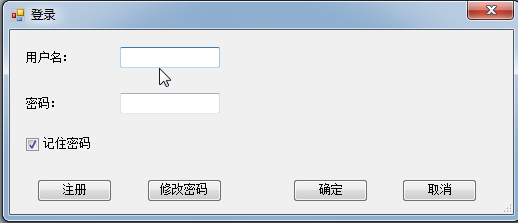

2. 軟件采取授權使用模式,由廠家管理員對軟件的使用工程師授權。當點擊電梯生產圖軟件功能后,會彈出如下登錄名和密碼,登錄后即可完成畫圖。

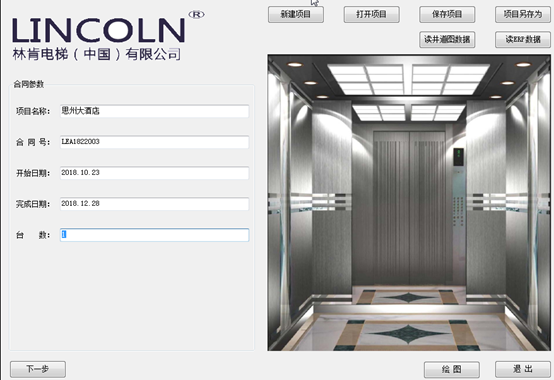

3.授權用戶登錄后,便彈出如下合同參數界面,用戶可以輸入項目名稱、合同號、開始日期、完成日期、臺數等信息。

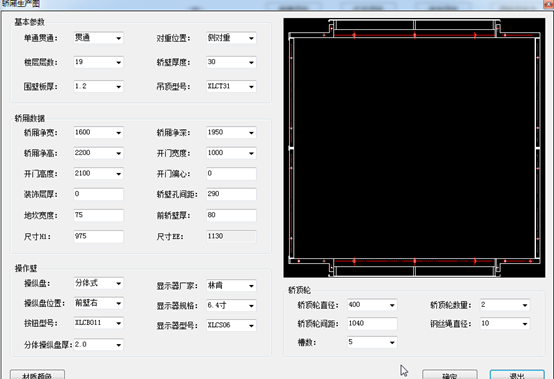

4.點擊下一步或圖片會彈出轎廂生產圖參數界面,可以選擇填入梯型、對重位置、層數、轎壁厚度、圍壁板厚、吊頂型號、轎廂數據、操縱盤方式、操縱盤位置、顯示設備型號、材質顏色、轎頂輪參數等,如下圖。


5.項目數據的重復利用,當轎廂生產圖數據輸入完成后,可以點擊保存項目按鈕,保存項目文件,下次可以直接讀取該文件生成圖形,也可以直接讀取井道圖數據填入?yún)?shù)(井道圖是由我司定制開發的井道圖軟件系統)生成圖形,還可以讀取現有的ERP數據,如下圖。

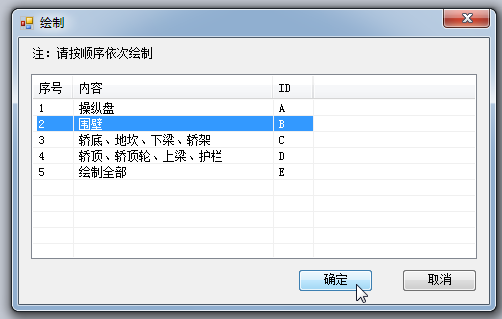

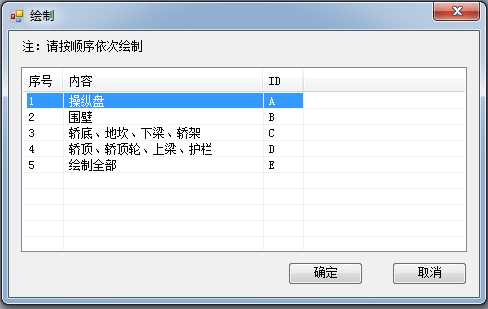

6.數據確定輸入后,點擊繪圖按鈕進入圖紙類型選擇界面,如下圖。工程師可以根據繪圖需要繪制零件級別的圖紙,如操縱盤圖紙生成、圍壁圖紙生成、轎底圖紙生成、地坎圖紙生成、下梁圖紙生成、橋架圖紙生成、轎頂圖紙生成、轎頂輪圖紙生成、上梁圖紙生成、護欄圖紙生成、或一鍵繪制全套圖紙,完成繪圖。

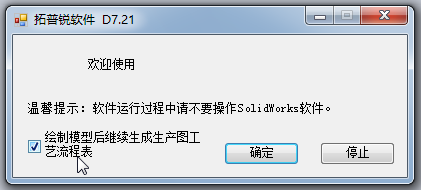

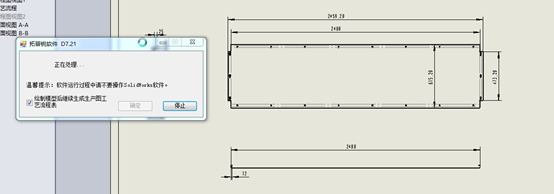

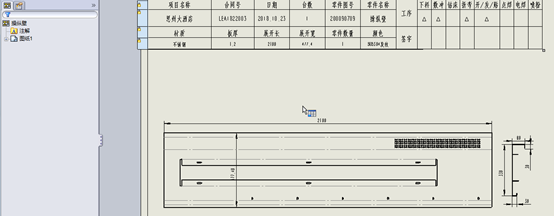

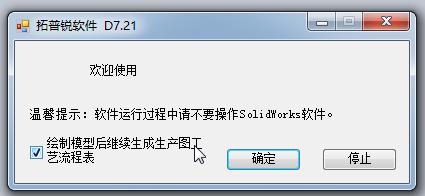

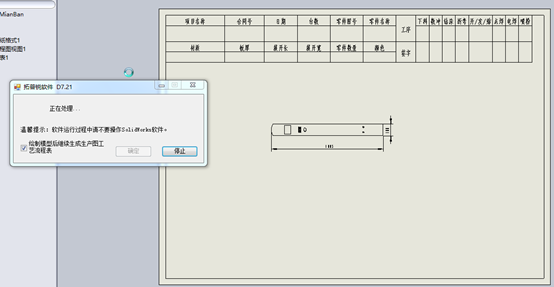

7.我們選擇操縱盤圖紙生成,點擊確定后彈出繪制“模型后繼續生成生產圖工藝流程表”的選項,流程表是我們生成工程圖后所需要的加工流程表,打上對勾,點擊確定完成操縱盤的3D模型、展開圖紙及工藝流程表的生成,如下圖:

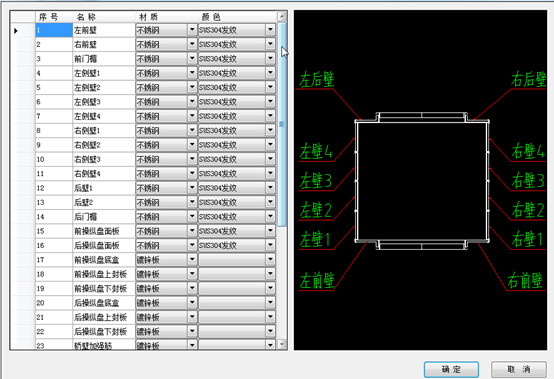

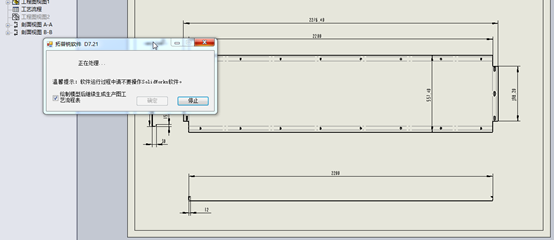

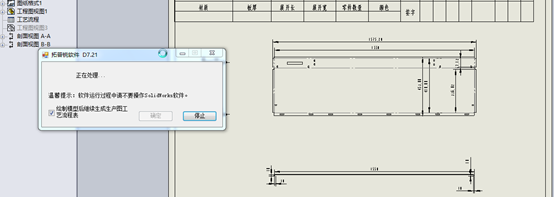

8. 我們選擇圍壁圖紙生成,點擊確定后彈出繪制“模型后繼續生成生產圖工藝流程表”的選項,流程表是我們生成工程圖后所需要的加工流程表,打上對勾,點擊確定完成圍壁的3D模型、展開圖紙及工藝流程表的生成,如下圖:





9. 我們選擇繪制全部圖紙,選擇繪制全部圖紙選項,系統會自動生成三維總裝圖、零件三維模型、零件展開圖、零件尺寸圖、零件工藝表、生產任務單。生成完圖紙后,系統提示文件放置位置,工程師可以指定自己的文件位置,系統自動創建。系統生成的展開尺寸圖不但支持Solidworks格式,還可以生成AUTOCAD格式,如下圖:

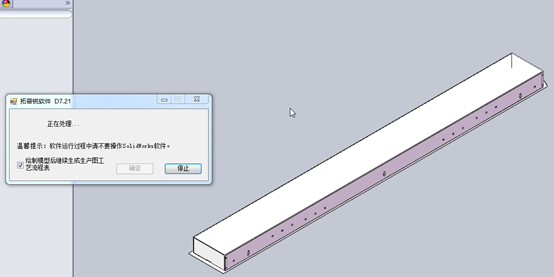

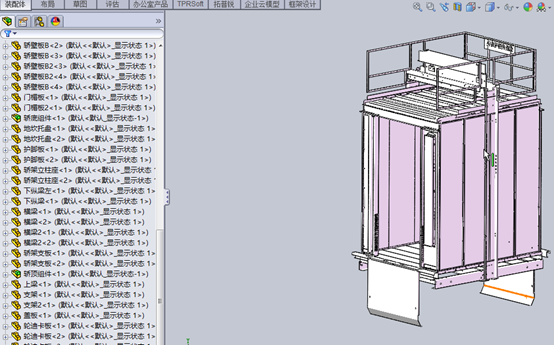

系統生成的3D三維模型

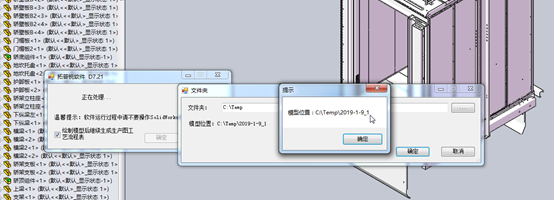

生成圖形后,指定圖紙保存位置

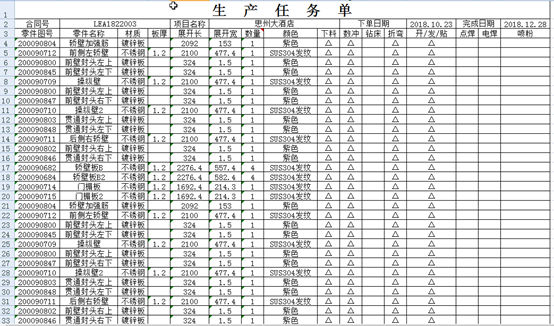

生產任務單是在EXLE表格中自動生成的,內容包括零件的材質、板厚、展開尺寸、數量、顏色、加工參數等。

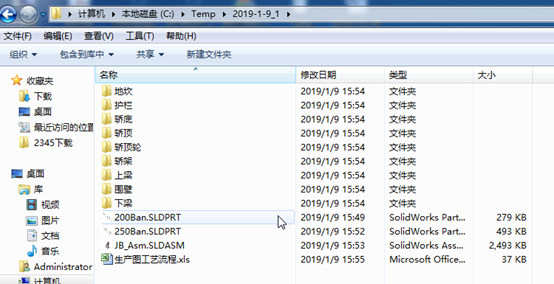

下圖為在指定目錄下生成的全部圖紙文件。

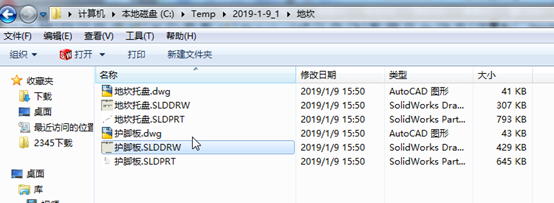

下圖為地坎文件。

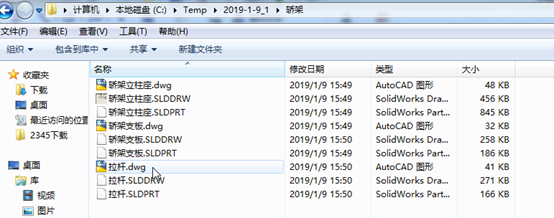

下圖為轎架的圖紙文件。

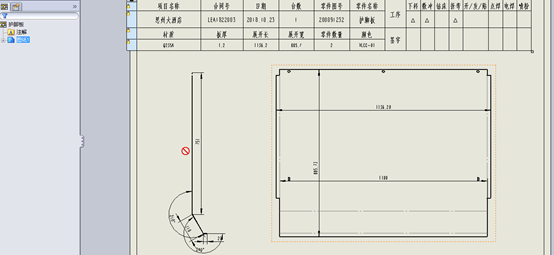

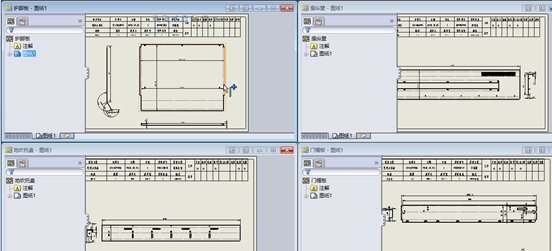

下圖為護腳板、操縱臂、地坎托盤、門楣板的展開尺寸圖。

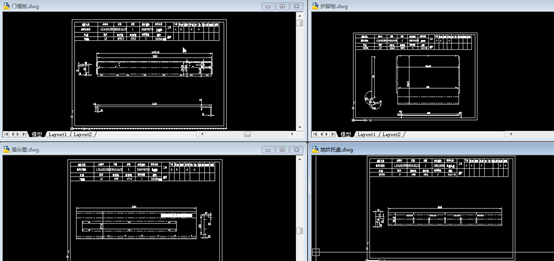

下圖為自動轉換成AUTOCAD格式的圖形文件。

10.拓普銳生產圖是完全符合客戶實際生產需要的圖紙,是按照廠家的加工數據生成的,不但圖形生成準確快速,而且符合加工生產線的圖形需要,批量高效的完成零件的加工、組裝。
