拓普銳機械設計平臺(集團版)內容主要由企業產品3D模型庫、企業標準外購件3D模型庫、 GB國標件3D模型庫、機械設計手冊數據庫、產品零部件樣本數據庫、企業內部產品數據共享數據庫、產品智能選型數據輸出模塊、產品零部件計算模塊、非標零部件參數化設計模塊、圖紙批量轉換與屬性修改模塊、企業3D軟件工程圖插件模塊組成,拓普銳機械設計平臺(集團版)為各大型企業提供的綜合性設計數據共用平臺,通過20年的實踐,拓普銳機械設計平臺(集團版)能無縫匹配到集團企業現有的網絡環境,為企業工程師提供統一的數據應用。
拓普銳機械設計平臺(集團版)具體內容如下:
一、企業產品3D模型庫

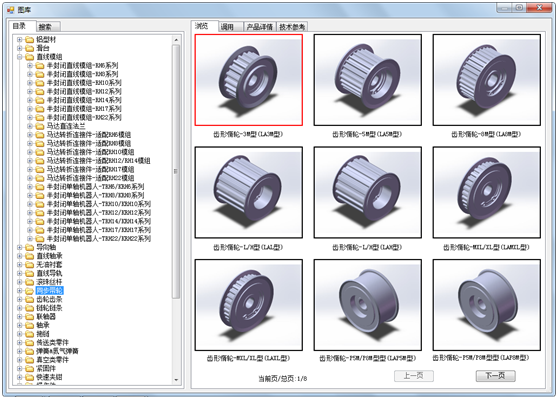

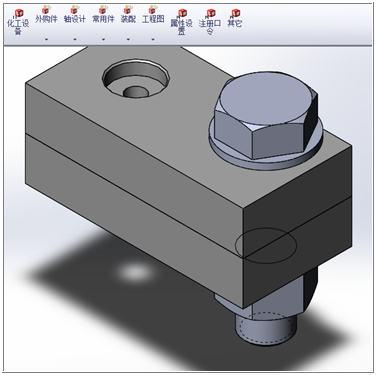

企業產品模型為企業當前生產產品的原模型,可以根據自己的實際需要直接插入到軟件中,模型支持SWLIDWORSK/UGNX/PROE等數十種現有的三維軟件系統,企業產品模型部分為企業自營產品,選型數據規范,并可以直接詢價購買。調用界面如下:

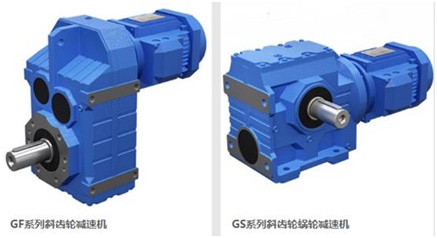

二、企業標準外購件3D模型庫,包括常用的各種非標件電機、減速器、氣缸、液壓缸等。

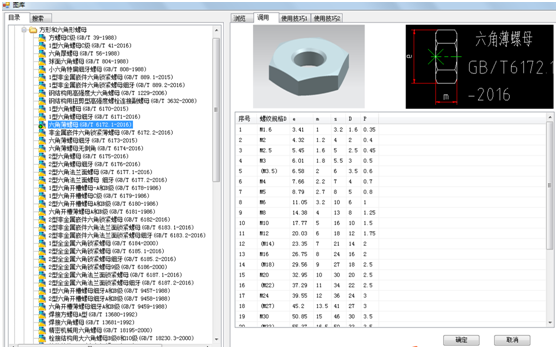

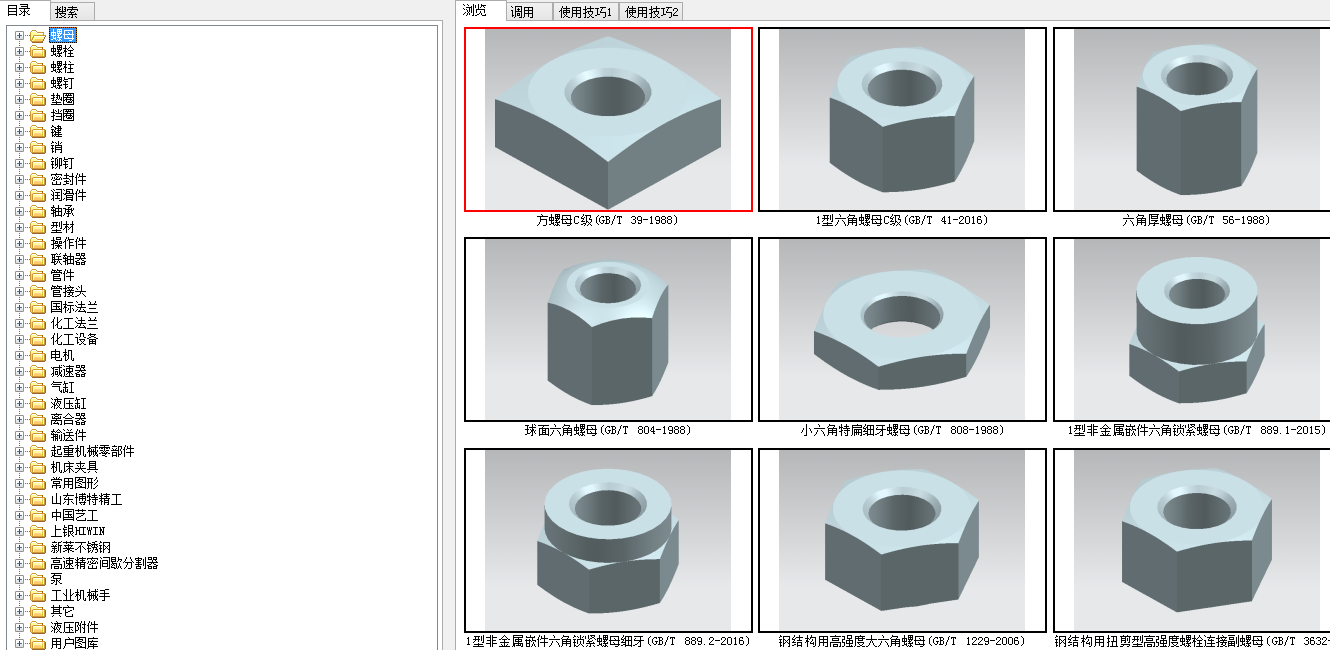

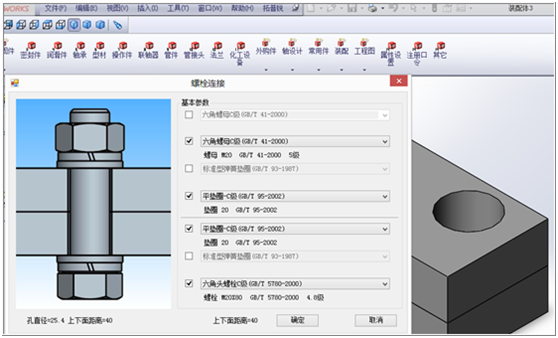

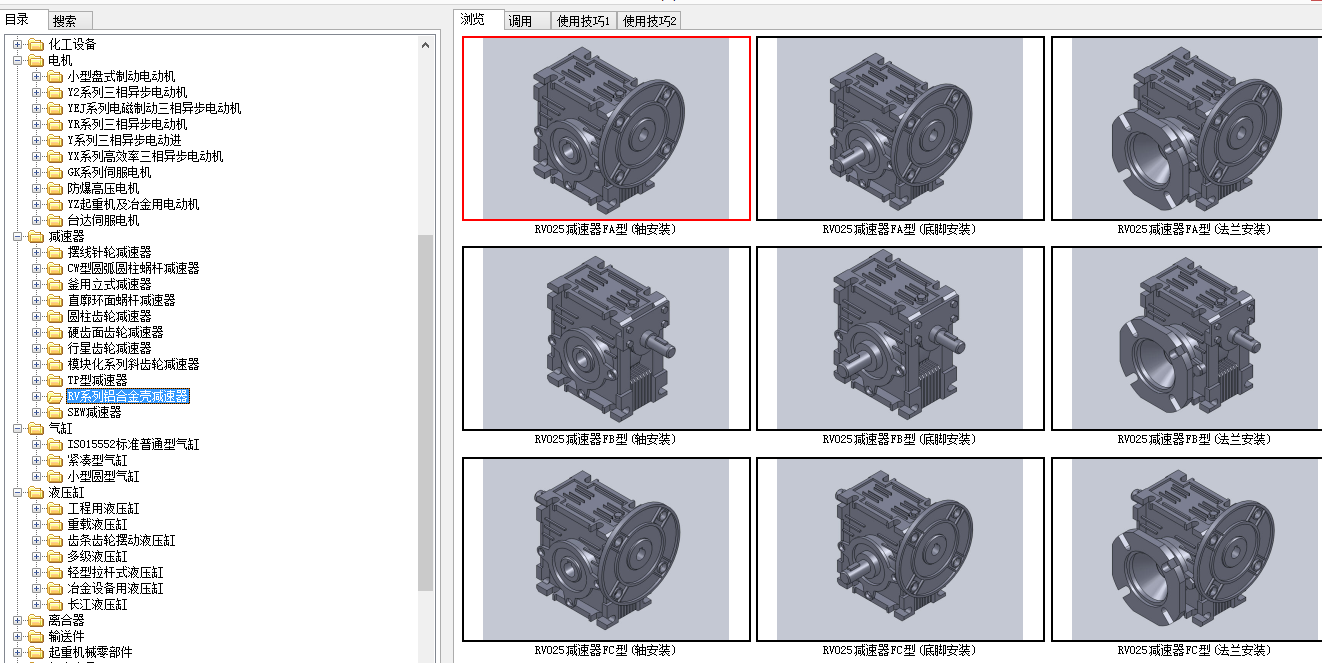

三、GB國標件3D模型庫,標準件模型為原創文件,根據最新國家標準修訂,調用的模型可以進行參數修改,系統會根據修改過的數據自動生成相應尺寸的模型,從插入的圖形中可以提取出零件的物理屬性(如名稱、代號、數量、重量等),可以方便地在圖中查看或標注,也可以直接將這些數據統計到明細表中,并可以將明細表數據導出到外部文件,也可以根據需要自定義屬性,內容包括:軸承、軸承蓋、潤滑件、操作件、聯軸器、彈簧、管件與管接頭、型材、密封件、螺栓、螺柱、螺母、螺釘、墊圈、擋圈、銷、木螺釘、自攻螺釘、鉚釘、普通平鍵、矩形花鍵、漸開線花鍵,庫中共有數十萬個標準件模型數據,所有模型件都具有開放數據結構,可以添加或修改數據。如下圖:

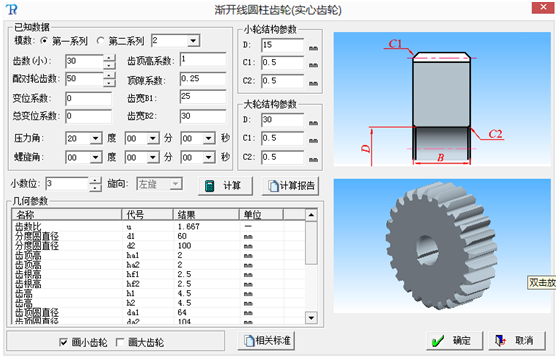

四、非標零部件參數化設計模塊,根據機械傳動零部件的特點,基于3D軟件開發了,直齒輪、斜齒輪、多形式腹板齒輪、錐齒輪、鏈輪、鏈條、V帶輪、同步帶輪、蝸輪蝸桿、棘輪、槽輪、凸輪、彈簧、花鍵等設計模塊;自動生成齒輪參數表。模型生成后用戶可對模型進行修改,如下圖

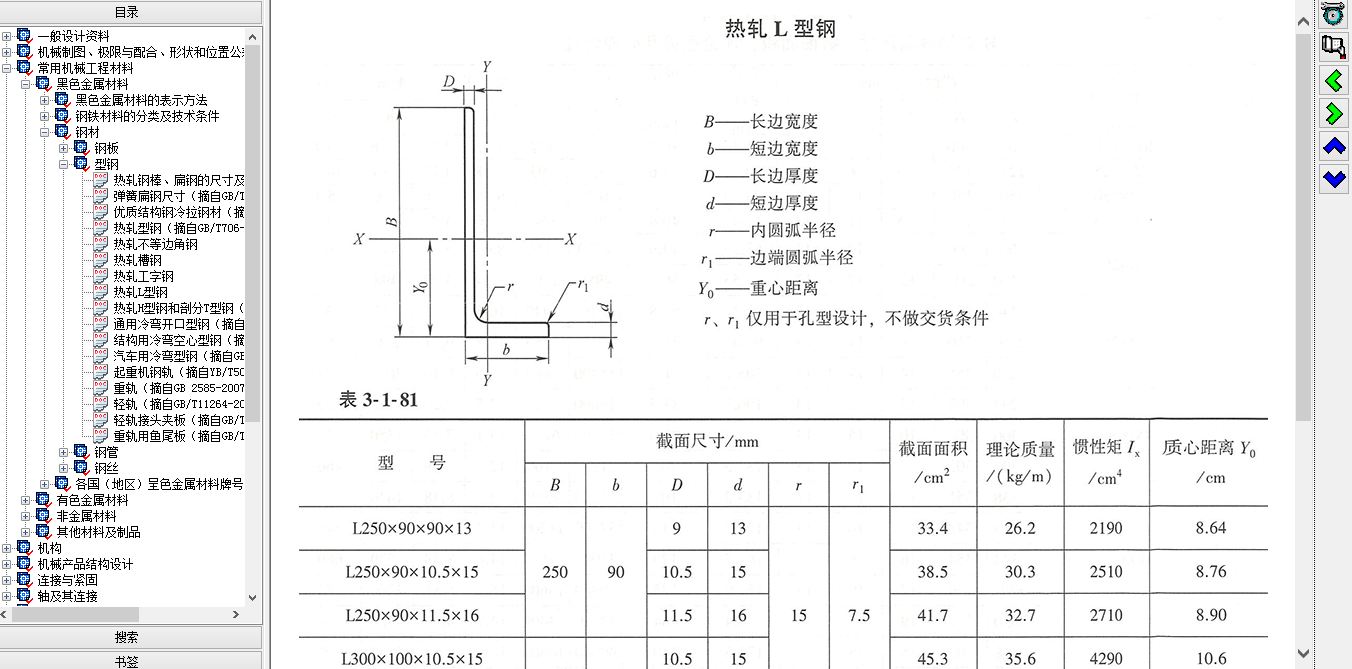

五、機械設計手冊數據庫,該部分依據最新的國家標準、行業標準、企業標準、美國標準(ANSI)、德國標準(DIN)、日本標準(JIS)、法國標準(NF)、英國標準(BS)以及其他相關專業手冊開發而成, 涵蓋傳統機械設計手冊五冊內容。數據內容比傳統的機械設計手冊查看專業、內容更豐富,并且可以實時更新,可直接從網上下載更新包。還可以將本單位多年積累的大量數據添加進來。在企業的內部網絡上運行時,工程技術人員查詢數據便捷、準確,可大大提高工作效率。出差時可以安裝在筆記本電腦中使用,可隨時隨地開展工作,不受工作場所的限制。工程技術人員擺脫了厚重的手冊和各種版本的標準,是企業信息化建設的基礎數據。

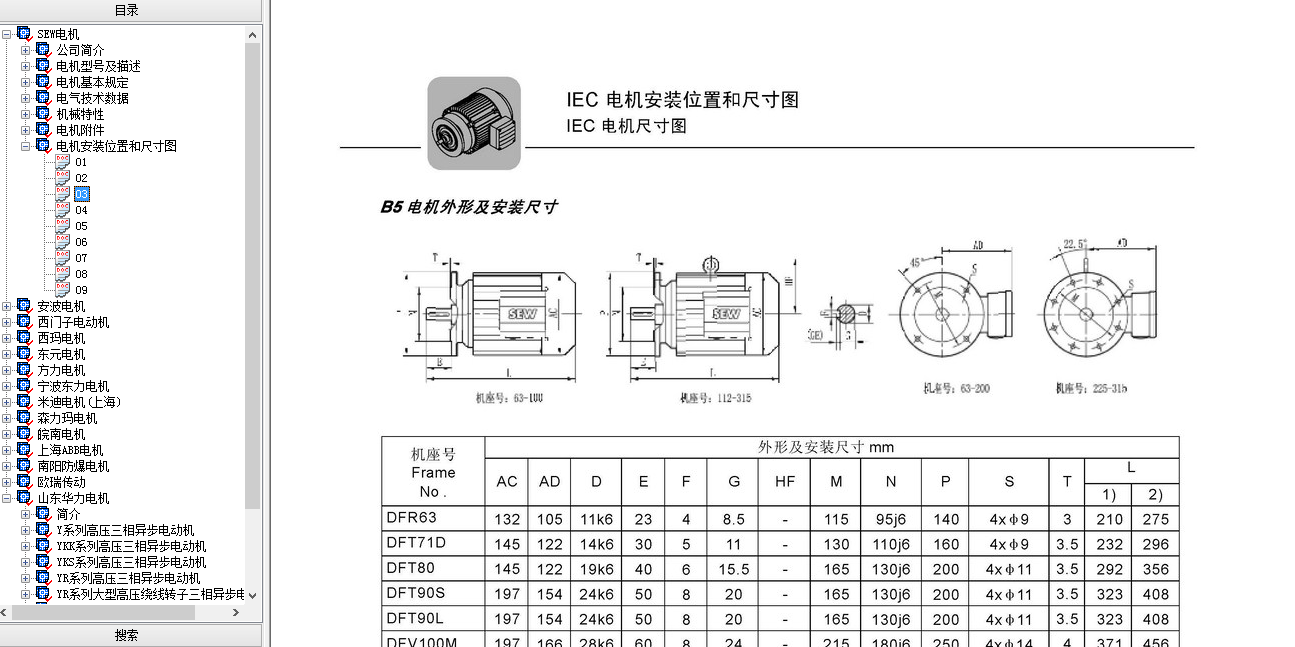

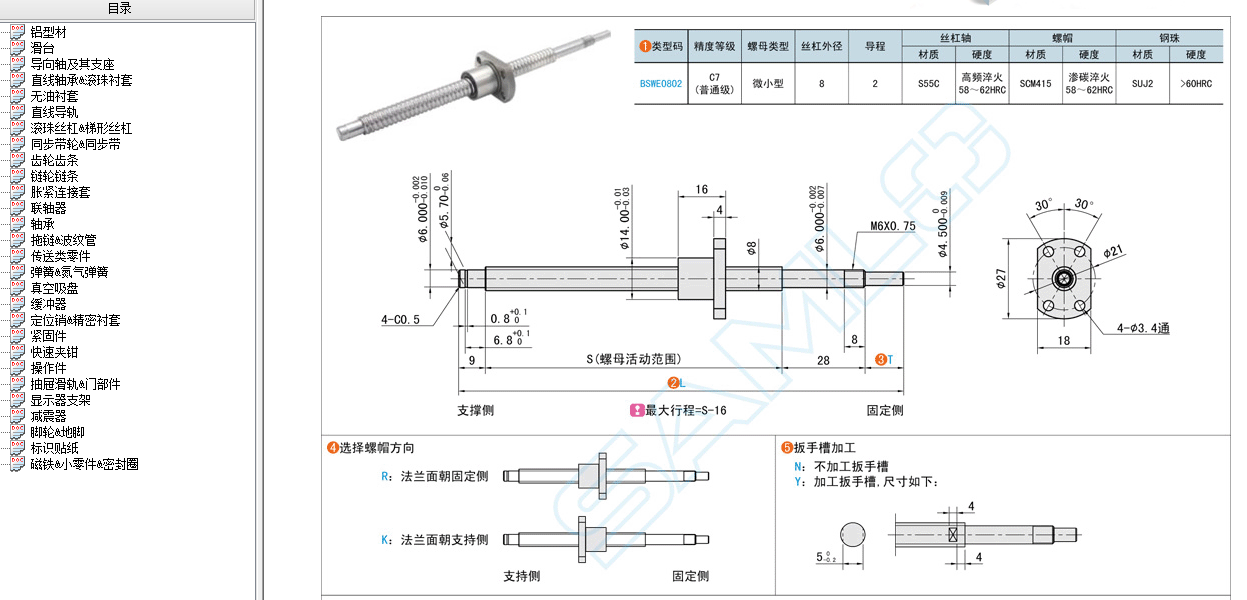

六、產品零部件樣本數據庫,該部分數據是我們與行業知名的企業合作編制而成,運用企業多年的設計、選型、生成及實際應用為基礎,將大量的數據編入拓普銳機械設計手冊電子版,為行業數據應用的首選,參與編寫的企業包括:東莞上隆公司、寧波勝景公司、浙江三環、上海普聯力量等行業知名企業。拓普銳機械設計手冊電子版收錄了大量企業的產品選型數據,數據都是企業最新產品應用,能及時快捷的解決工程師對企業產品的數據需求問題。

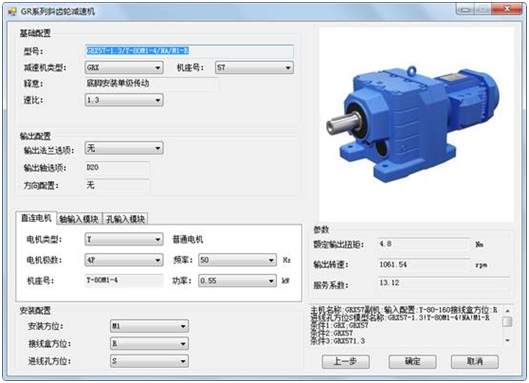

七、產品智能選型數據輸出模塊,包括減速機、電機、軸承、彈簧等常用件的選型計算。

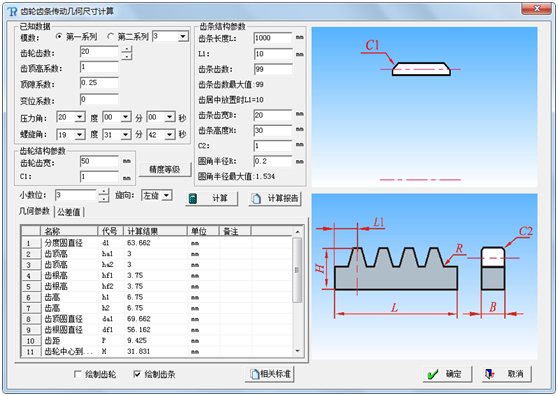

八、產品零部件計算模塊,

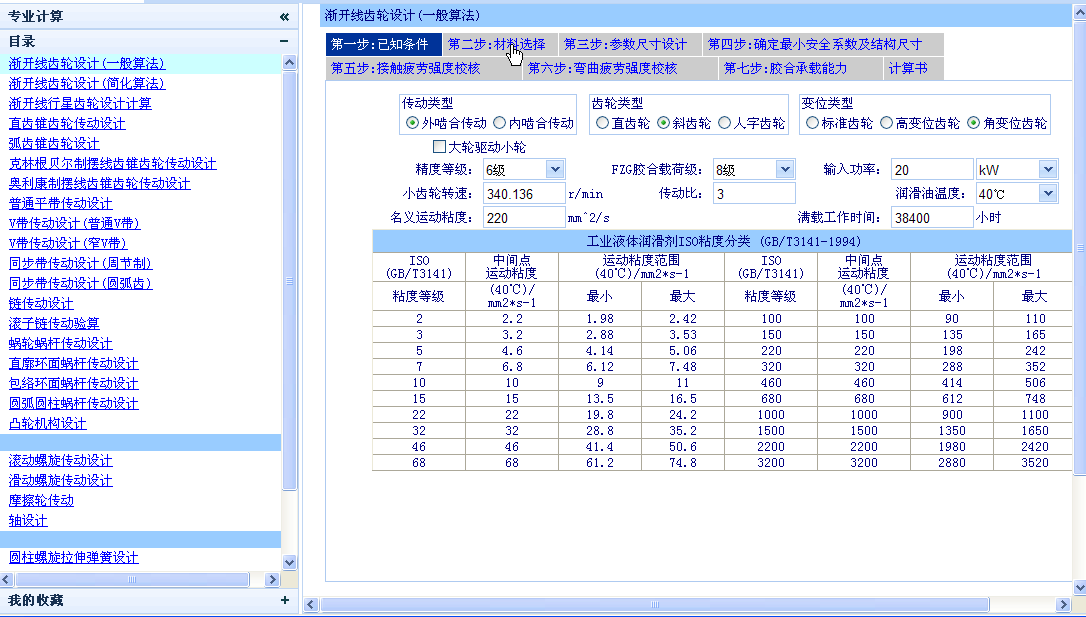

該部分依據齒輪設計手冊、機械設計手冊、國家標準計算數據等大量的專業資料,提供了全新、全面的機械工程設計計算模塊。在應用時,軟件提供了計算所需的表格、曲線及其他已知條件,所需參數全部確定后可以按專業要求生成所需的各種計算結果。這將確保設計的科學性、合理性,將會對企業提高產品質量、降低生產成本帶來很大的幫助。
軟件中的每一計算模塊都可以生成一份完整的計算說明書,詳細描述整個計算過程,可以以此校核每一步的計算,用來判斷計算是否滿足設計要求。
該部分還提供了通用計算公式管理器,其中提供了大量工程設計必須的計算公式(如:常用幾何體的面積、體積及重心),也可以添加新的計算公式,可以編輯已有計算公式。

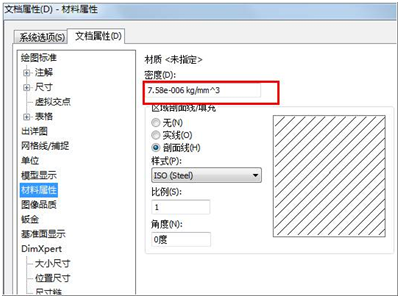

九、圖紙批量轉換與屬性修改模塊,批量處理功能模塊,該部分包括了批量導出dwg、批量設置密度、批量stp轉x_t、批量x_t轉sw、批量裝配轉xt、批量零件轉xt、批量sat轉xt、批量保存pdf等。

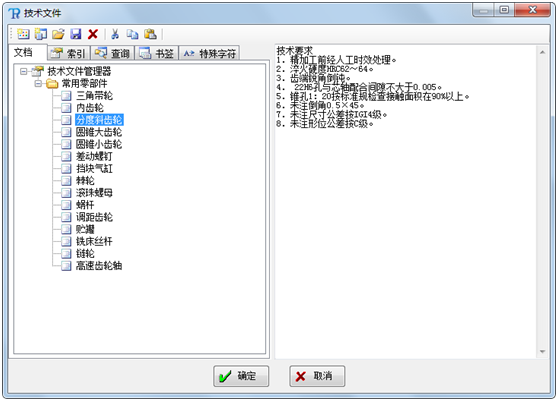

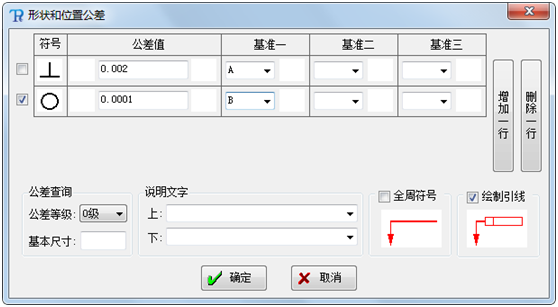

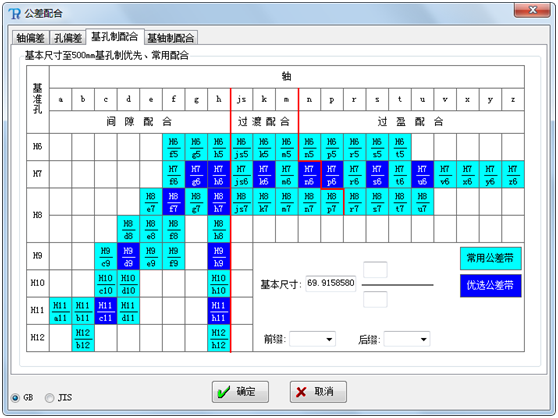

十、企業3D軟件工程圖插件模塊組成,包括工程圖常用的直觀便捷的粗糙度、形位公差、基準、公差配合、焊接、倒角、錐度、斜度、標高、弧長、引線、公差配合、技術要求、圖框、標題欄、序號明細表等標注功能。

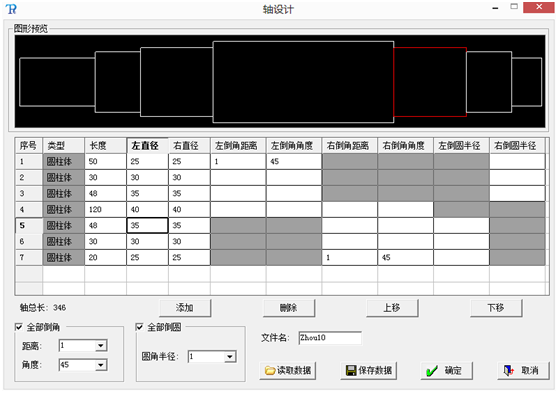

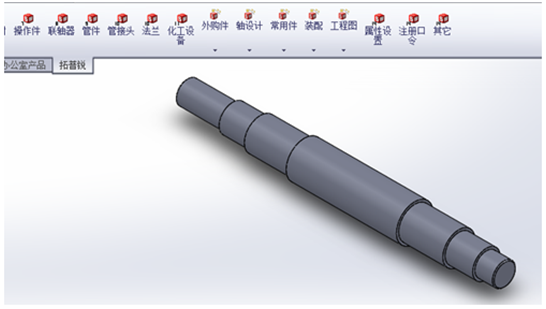

十一、拓普銳機械設計平臺(集團版)不但包含了拓普銳三維CAD所有的內容,還包括拓普銳機械設計手冊的全部內容。如三維CAD重點軸類零件設計、自動裝配模塊、GB型材庫、二維碼自動添加、等設計工具。
十二、企業產品數據共享平臺CAD2688網200G的數據免費共享(http://www.cad2688.com/)

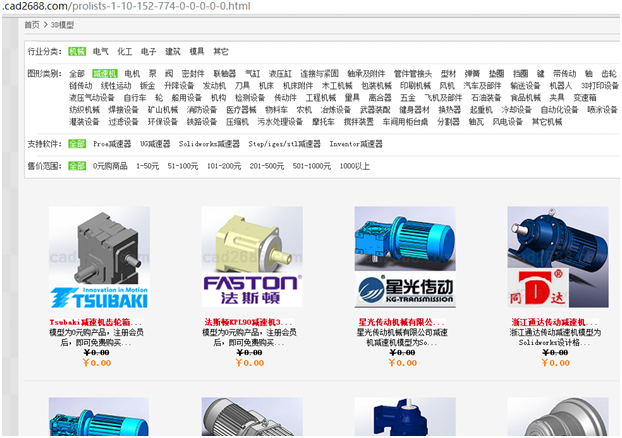

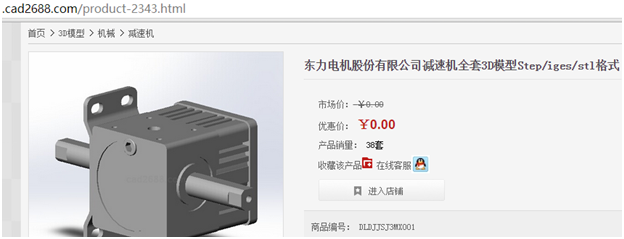

企業產品數據共享平臺CAD2688網為制造業企業產品數據共享平臺、企業產品模型數據下載收錄網。CAD2688網采用產品分類方式,建立不同行業產品數據下載站,收錄企業產品3D模型、CAD圖紙、企業產品樣本、企業產品操作教學課件、企業產品對外服務等數據,運用免費下載的服務方式,讓有需要的企業、個人及團體下載所需要的產品數據,用戶可以根據自己的需要免費注冊。企業產品數據共享平臺CAD2688網200G的數據免費共享。
